产品简介
PRODUCT Introduction
复合陶瓷太阳板是以普通陶瓷为基体，立体网状钒钛黑瓷为表面层的中空薄壁扁盒式太阳能集热体，已取得发明专利证书。无白度要求的普通陶瓷是已知成本最低、寿命最长、性能最稳定的工程材料之一，以工业废弃物制造的钒钛黑瓷是成本最低、寿命最长、性能最稳定的太阳能吸收材料，经国家太阳能热水器质量监督检验中心检测，陶瓷太阳板的阳光吸收比0.95，混凝土结构陶瓷太阳能房顶的日得热量8.6MJ，远高于国家标准。
复合陶瓷太阳板制造、使用成本低，阳光吸收比不衰减，与建筑同寿命，可以用于与原房顶共用结构层、保温层、防水层、结构简单、保温隔热效果好于原房顶、与建筑一体化的陶瓷太阳能房顶、向阳墙面、阳台护栏面，为建筑提供热水、取暖、空调；为工农业、养殖业提供热能；可用于荒漠大规模太阳能热水发电、风道发电、海水淡化、苦咸水淡化、变沙漠为农田。

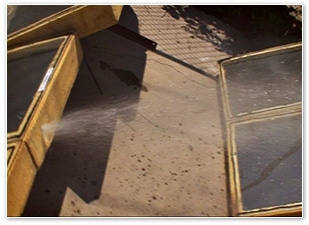

复合陶瓷太阳板内水温超过100℃

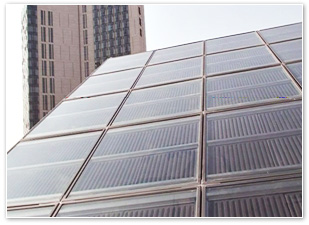

上海世博会的陶瓷太阳能房顶

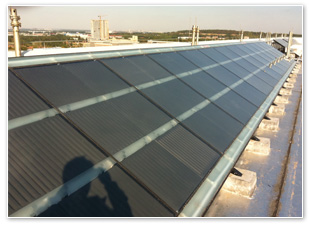

山东丝绸学院陶瓷太阳能房顶
产品特点
PRODUCT Features太阳能集热器对比
| 真空管型 | 金属平板型 | 陶瓷中空平板型 | 备注 | |
|---|---|---|---|---|
| 集热体主要原料 | 石英、硼矿 | 铜矿、铝土矿 | 瓷泥、提钒尾渣 | 储量、运距等差别大 |
| 集热体主要材料 | 硼硅玻璃 | 铜、铝 | 无白度要求的普通陶瓷 | 熔制冶炼烧结差别大 |
| 集热体主要结构 | 双层中空盲管 | 铜管焊接、铜铝翅板、平板状 | 陶瓷中空平板 | 结构与材料工艺相关 |
| 集热体强度 | 低、易碎、无保护 | 高、弹性、受保护 | 中、刚性、受保护 | 指产品不是材料 |
| 运行原理 | 外层玻璃透过阳光， 阻挡热辐射， 单管、盲管循环 | 外层玻璃透过阳光， 阻挡热辐射，上下管循环 | 外层玻璃透过阳光， 阻挡热辐射，上下管循环 | 均为温室效应， 不同结构形成不同运行 方式 |
| 集热体热传导 | 材料导热差、 导热距离短 | 材料导热好、导热距离远 | 材料导热差、导热距离短 | 由材料、结构主导 |
| 占用单位面积阳光利用率 | 中午约50％ | 中午＞80％ | 中午＞80％ | 结构决定真空管黑色面 之间空隙大 |
| 热水可利用率 | 75—80％ | 100％ | 100％ | 盲管中水不能放出 |
| 集热体自保温效果 | 好 | 差 | 差 | 平板无真空保温 |
| 制造能耗 | 中 | 高 | 低 | 烧结熔炼本质不同 |
| 制造成本 | 中 | 高 | 低 | 陶瓷无加工过程 |
| 寿命 | 10—15年 | 15—25年 | 主要部件＞50年 | 陶瓷、水泥无寿命期限， 结构似天然矿物 |
| 涂层 | 涂层易老化 | 涂层易老化 | 黑瓷层不老化 | 陶瓷性能稳定 |
| 腐蚀 | 金属支架、外壳易腐蚀 | 通道焊接处、金属支架、 外壳易腐蚀 | 无机材料不腐蚀 | 无机材料不氧化、 使用环境基本无化学反应 |
| 减容堵塞 | 盲管中水垢、杂质易造成沉淀、 减容、堵塞 | 铜管贵、通道细、 通道曲折、通道容易变窄 | 通道宽、直通道、 循环阻力小、水垢影响小 | 循环最低处设絮状水碱、 悬浮物沉淀罐 |
| 外力损坏 | 无保护、易损坏 | 可用钢化玻璃保护 | 可用钢化玻璃保护 | 钢化玻璃强度高 |
| 效率 | 30—50％ | 30—50％ | 30—50％ | 初期综合对比相近 |
| 新集热体效率 | 高 | 中 | 中 | 以单位黑色面积对比 |
| 系统效率 | 初期三者效率相当 | 初期三者效率相当 | 初期三者效率相当 | 初期效率三者相近 |
| 效率衰减 | 因涂层老化、 真空度下降、 盲管中沉淀物， 长期使用效率下降 | 因涂层老化，水道细、 水垢有影响、 长期使用效率下降 | 黑瓷层不老化、通道宽、 水垢影响小，效率不易下降 | 受材料、结构、 制造工艺影响， 玻璃、金属难耐成瓷温度 |
| 介质双循环 | 能量转换影响效率、 提高成本，不得已而采用 | 能量转换影响效率、提高成本，不得已而采用 | 集热体中热水可放出使用，可不采用双循环 | 热管原理、低沸点相变物质、防冻液体 |
| 单位采光面产热量 | 初期高，后期减少 | 初期高，后期减少 | 初期高，产热量始终相对稳定 | 前两者会老化、衰减 使产热量减少 |
| 与建筑一体化 | 因结构、寿命、造价原因， 难与建筑一体化 | 结构可与建筑一体化， 造价、寿命难与建筑协调 | 结构、寿命、造价， 均适合与建筑一体化 | 普通建筑的造价 有一定承受限度 |
| 与原房顶共用保温层 | 不能与原房顶共用 保温层 | 可以与原房顶共用保温层 | 可以与原房顶共用保温层 | 原房顶和平板集热器都有保温层可共用 |
| 与原房顶共用防水层 | 不能与原房顶共用 防水层 | 可以与原房顶共用防水层 | 可以与原房顶共用防水层 | 钢化玻璃板可代替原房顶防水层 |
| 是否与建筑同寿命 | 寿命短，不能同寿命 | 寿命不够长，不能同寿命 | 可以与建筑同寿命 | 陶瓷、水泥寿命长 |
| 造价 | 中 | 高 | 低 | |
| 集热体造价 | 中 | 高 | 低 | 铜铝玻璃陶瓷的差别 |
| 系统造价 | 中 | 高 | 低 | 无机材料储水箱 |
| 大规模应用（荒漠热水发电、荒漠风道发电） | A值小、造价高、 寿命短、 能量得不偿失、 不经济 | A值小、造价高、寿命不够长、 能量得不偿失、不经济 | A值大、造价低、寿命长、 能量得多失少，值得试验， 应该可行 | A值＝装置寿命期间得到 太阳能量/ 制造使用消耗 常规能量 |
应用场景
Application Scenarios高效能：在中国中北部城市白天可产生60-120℃热水、蒸汽，在中低纬度可以达到更高温度。
耐腐蚀：可直接加热海水，盐湖水，地下苦盐水。
抗高温：高海拔荒漠和中低纬度沙漠高强度光晒而无衰减。
可将陶瓷太阳板和风道沿山坡和山峰安装构成太阳能风道，用流动的气流带动空气涡轮机发电。
